Els sistemes de canonades es poden veure a tot arreu en diversos sectors industrials. Són components essencials per al transport industrial de fluids i gasos. Tanmateix, el disseny de canonades del sistema de canonades és complex i no pot estar compost per canonades simples. Cal connectar canonades de diferents mides i formes per formar un sistema de canonades. La brida és un dels components de connexió comuns.
Introduïu brides de coll de soldadura
Hi ha moltes maneres de connectar brides a canonades, que es poden dividir en tipus de soldadura, tipus roscat, etc. La brida del coll de soldadura és un tipus de brida que es connecta a la canonada mitjançant soldadura.

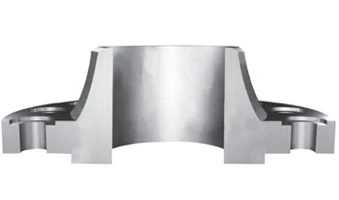

Estructura de la brida del coll de soldadura
Cos del disc:
En primer lloc, la brida del coll de soldadura té les característiques comunes de les brides, un cos en forma de disc amb forats de cargol distribuïts uniformement per a la connexió amb altres brides.
Hub:
La diferència entre la brida de soldadura a tope i altres brides és que té un nucli cònic per a la connexió de transició entre la brida i la canonada.
A més, l'extrem del cub té la forma d'una ranura que coincideix amb la canonada, que és convenient per soldar amb la canonada.
Paraments de brida disponibles
FF:Cara plana
RF:Cara aixecada
M & F:Mascle i Dona
T & G:Tongue and Groove (T&G)
RJT:Articulació tipus anell
Mètode de connexió
La connexió entre la brida del coll de soldadura i la canonada es converteix en una connexió ferma i fiable mitjançant la soldadura a tope final. Aquest mètode de connexió no només proporciona una resistència excel·lent, sinó que també redueix eficaçment el risc de fuites, especialment adequat per a entorns d'alta pressió i alta temperatura.
Rendiment de la brida del coll de soldadura
Força: Alta
L'estructura del nucli cònic dispersa eficaçment l'estrès, redueix la concentració d'estrès i millora la resistència estructural.
Resistència a la corrosió:
La selecció de materials resistents a la corrosió pot garantir la resistència a la corrosió de la brida.
Segellat: excel·lent
Resistència a la fatiga: Bona
Com fabricar una brida de coll de soldadura?
Selecció i inspecció de materials
Tall: tall de matèries primeres en mides adequades
Forja:
- Calefacció
- Forja
- Refrigeració
Tractament tèrmic
Mecanitzat CNC
- Mecanitzat desbast
- Acabats
Tractament superficial
Inspecció del producte acabat
Marcatge
Embalatge

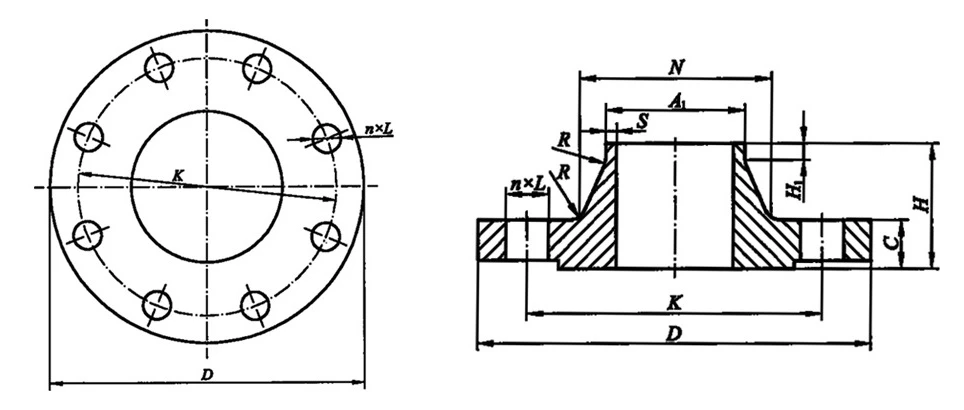

Com mesurar les brides de coll de soldadura?
D:Diàmetre exterior de la brida
K:Diàmetre del cercle del cargol
A1:Diàmetre del cub al bisell
N:Diàmetre del cub a la base
H1:Longitud paral·lela al cub
C:Gruix de la brida
H:Longitud a través del nucli
S:Gruix del cub a l'extrem de soldadura
R:Radi
nxL:Nombre de forats per a cargols x diàmetre de forats per a cargols
Materials aplicables
L'elecció dels materials depèn principalment de l'entorn d'ús (com ara la temperatura, la pressió, la corrosivitat del medi) i l'economia.
Els materials de brida de soldadura a tope comuns inclouen:
CS
SS
AS
Aliatge d'alumini
Níquel coure
Titani
Normes de fabricació
Acer:ASME B16.5, EN 1092-1
Alumini:ASME B16.5
Coure-níquel:EEMUA 145/EEMUA 134
Entorn operatiu aplicable
La màxima resistència a la pressió en el sistema europeu: 25 Mpa
La màxima resistència a la pressió del sistema americà: 42 Mpa
Apte per a pressió baixa i mitjana, PN inferior o igual a 2,5 MPa
Apte per a entorns de baixa temperatura, -200 grau -250 grau
L'aliatge d'alumini té les característiques de pes lleuger, alta conductivitat tèrmica i resistència a la corrosió. És resistent a baixa temperatura i fàcil de perdre força a altes temperatures.
Brida WN d'acer
Pressió aplicable
Acer baix en carboni: pressió mitjana i baixa, PN inferior o igual a 4 MPa
Acer al carboni: pressió mitjana i alta, PN inferior o igual a 25 MPa
Acer inoxidable: adequat per a mitjans corrosius i pressió més alta, PN inferior o igual a 42 MPa
Temperatura aplicable
Acer al carboni: -29 graus a 425 graus
Acer d'aliatge: -40 graus a 600 graus
Acer inoxidable: -196 graus a 800 graus
Apte per a mitja pressió, PN Menor o igual a 5 MPa
Millor rendiment en aigua de mar o ambients corrosius
Apte per a -100 graus a 300 graus
Selecció de brides
Segons les característiques del mitjà
Trieu brides d'acer inoxidable o de coure-níquel per a mitjans corrosius
Trieu brides d'alumini per a una resistència a la corrosió lleugera i feble
Segons la pressió i la temperatura
Les brides d'acer (especialment l'acer aliat o l'acer inoxidable) es prefereixen per a alta temperatura i alta pressió
Trieu brides de coure-níquel per a resistència a la corrosió a temperatura mitjana, pressió mitjana o baixa temperatura
Econòmic
Les brides d'acer tenen un cost relativament baix i s'utilitzen àmpliament
Les brides d'alumini i coure-níquel són adequades per a camps especials, però el cost és més elevat
Aplicacions de la brida de coll de soldadura
Sistemes de canonades d'alta pressió (com ara gasoductes de petroli i gas natural)
Transport de fluids a alta temperatura (com canonades de vapor)
Conduccions de mitjans corrosius en plantes químiques
Connexió d'equips clau en els camps de l'electricitat, l'energia nuclear, etc.
